理解iOS中的内存结构


updated @2014/01/10 : 补充了WWDC2013:session410 updated @2018/08/12 : 补充了WWDC2018:session416

排查内存问题,是每个项目都会遇到的。几个项目下来,总结下经验:

  • 要了解iOS内存模型的基本概念,懂了这些才能更有效的debug。
  • 需要学习一些使用Instrument调试的技巧。
  • 深入到内核看一看内存是如何分配的,能否从内核的角度来优化内存的分配和使用

本文主要讨论是第一点

虚拟内存与常驻内存

首先我们从寻址开始。iOS设备CPU是32位,因此寻址空间为:0x00000000 ~ 0xffffffff,例如一个指针地址为0x8031 fea0,将其每一位展开得到 1000 0000 0011 0001 1111 1110 1010 0000为32bit。

2^32 = 4Gb,理论上可以寻址4GB的空间,这个范围远大于设备的物理内存:iPhone4/4S的内存为512MB,iPhone5的内存为1G。多出的部分怎么处理?

  • 虚拟内存

操作系统的RAM有限,所有进程分配的内存总量会超过系统的RAM数量,于是才会有虚拟内存,虚拟内存是中逻辑上的内存,它保证了进程的地址空间不受RAM数量的限制,每个进程都假设自己拥有全部的RAM:寻址范围从0x00000000~0xffffffffff。有了虚拟内存,操作系统可以使用硬盘来缓存RAM中无法保存的数据。但使用虚拟内存带来的一个问题是:进程使用的内存地址与物理RAM并不对应,也就是说我们程序中看到的内存地址并不是物理地址,而是虚拟内存地址。这就需要内核做一个从虚拟内存到物理RAM的映射。

注意iOS中没有内存置换的技术,本节讨论的是一般的操作系统,比如OSX或者Windows

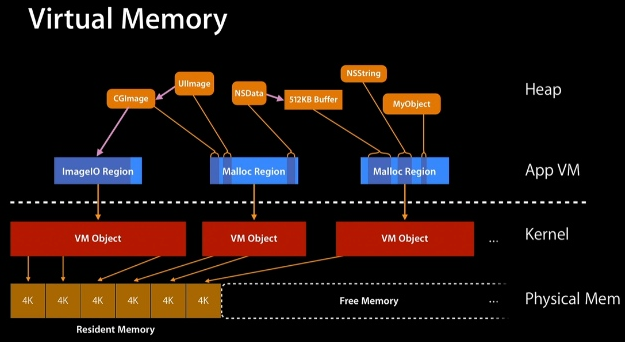

回忆我们以前学的微机原理,内存是按照4KB为一帧被划分开。虚拟内存同样按照4KB为一页来划分,每页的字节数与每帧的字节数始终相同。这样便可以将进程中的每页无缝映射到物理RAM中的每帧。WWDC的这张图说明了上面的过程:

virtual_mem

虚拟内存这么划分的好处是,可以将进程中连续的地址空间映射到物理RAM中不连续的地址空间中,这可以最大限度节省内存碎片的产生。因此,当一个进程启动时,OS会创建一张表,来保存虚拟内存到物理RAM的映射关系,这个表被成为“分页表”,类似windows中的HANDLE。然后我们讨论两种情况:

  • 当RAM被写满后怎么办?

在OS X中,会将某些不活跃的帧存到磁盘。但是在iOS中,由于没有内存置换技术,系统会直接将某些不活跃的帧清空!也就是进程在后台被系统杀死了,这主要是由于RAM和磁盘进行数据交换会极大的影响性能。

  • 如果进程访问的地址找不到怎么办?

如果OS确定进程访问的地址是错误的,则报错,终止进程;如果进程访问的地址被保存到了硬盘上,OS首先分配一帧,用来保存请求页。如果当前没有可用帧,将现有帧缓存到磁盘,腾出空间。然后将请求页读到内存中,更新进程的页表,最后将控制权返回给进程。

Resident Memory是进程的virtual memory中常驻在物理RAM中的部分。

Heap和Stack

mike ash的这篇文章总结的很详细。除了在Heap上创建的Object,还有很多看不到的内存被占用,比如:layer的backing store;代码段和常量段(__TEXT,__DATA)Thread stack,图片数据,cache等等。

Memory Footprint

操作系统中的内存按页分布,一般来说每个Page的大小为16KB,我们平时分配的heap object都存放在Page中,一个Page上可以存放多个Object,如果Object大小很大,比如NSData,那么该对象可能同时占用多个page。系统占用内存的大小可以用下面式子计算:

Memory in use = Number of pages x page size

例如下面代码:

int *array = malloc(20000 * sizeof(int));
array[0] = 32
array[19999] = 64

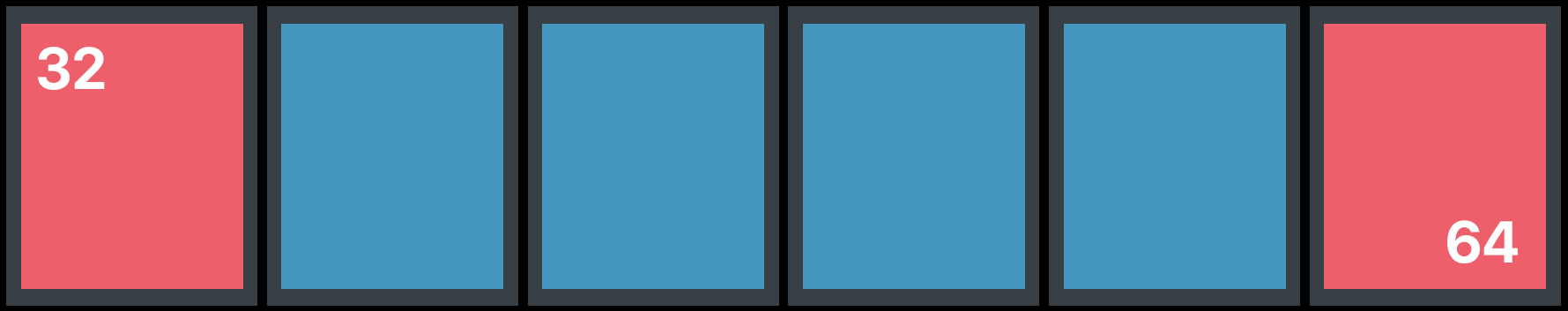

上面代码中假设一个int4字节,那么我们一共在heap上分配了约80k大小的空间,此时系统会给我们6个page约为96k。当这个6个page被分配给我们的时候,每个page都是clean的,但是一旦某个page中有数据写入,则这个page就变成了dirty,例如上面代码中array[0]=32会将page#0变为dirty状态,array[19999]=64会将page#6变为dirty,如下图所示:

对于Clean和Dirty Memory的概念我们后面讨论。

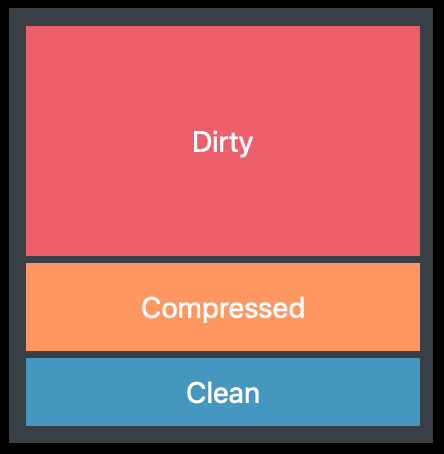

通常对于一个进程内的App,其内存的结构如下:

对于操作系统分配的每个page,其内存类型可分为两种,Clean和Dirty

Clean Memory

通常来说,Clean Memory是只读的,比如被加载到内存中的应用程序的二进制代码,常量段(__TEXT段),系统的各种framework代码和资源,上面提到的分页表(memory-mapped files)等,clean内存在memory warning的时候可以被discard掉,然后recreate出来。例如, JPEG图片被加载到内存中时,用的就是mmap,是Clean Memory,系统可以对其进行回收。

Dirty Memory

与Clean Memory相对应的是Dirty Memory,指的是应用程序可以写的那部分内存,或者说是用来保存应用程序产生的数据。它包括Heap上分配对象的控件,UIImage,Caches等。Dirty Memory在内存紧张时会被清空。

对于Clean和Dirty Memory,我们看几个例子:

NSString* str = [NSString stringWithUTF8String:"welcome"];

这属于动态分配在heap上变量,为dirty memory,会被回收,但是

NSString* str = @"welcome";

是clean的,因为这个字符串在编译的时候会被存放在程序代码段中的read-only的常量区

UIImage* wwdcLogo = [UIImage imageNamed:@"WWDC12logo"];

由于UIImage是decompress出来的data,是dirty memory

Memory Warning

当我们的app在前台运行时,不断消耗内存,导致内存不足时,系统首先会将不用的clean memroy干掉一部分,腾出空间来继续创建drity memory,当dirty memory越来越多,又导致内存不足时,系统会将运行在后台app的dirty memory干掉,然后将之前干掉的clean memory重新load回来。

注意,Memory Warning也可以被系统触发,比如当内存紧张时,接到电话时,可能会触发内存警告。

Compress Memory

由于iOS中没有memory swap技术,无法时用硬盘资源来置换内存,因此当资源紧张时,需要新的手段来提高内存资源利用率。Compress Memory是iOS 7之后引入的内存压缩技术,它可以将没有被访问的内存对象所在的Page进行压缩(Compresses unaccessed pages ),从而腾出更多的空间。如果程序在某个时刻要访问被压缩的对象,则再将该对象所在的Page进行Decompression(Decompresses pages upon access)。

这就会引发一个很有趣的问题,假设我们用一个NSDictionary进行图片缓存,当程序运行一段时间后,它的大小为4个page,通常来说,当收到memoryWarning后,我们会释放该缓存中的数据,代码如下:

override func didReceiveMemoryWarning() {
 cache.removeAllObjects()
 super.didReceiveMemoryWarning()
}

如果在Compress Memory的场景下,cache已经被压缩了,大小从4个page减小到了1个page,而此时在收到内存警告时访问它则会触发其Decompression,反而会将其大小从1个page恢复到4个page。当回复完成后,又释放其空间,大小又回到了1个page,显然这中间有着不必要的内存开销。解决办法是使用NSCacheNSCache不仅线程安全,而且对内存警告和内存压缩均作了优化。

Private和Shared Memroy

RAM中可以被多个进程共享的部分称为Shared Memory,比如系统的framework,它只映射一份代码到内存,这部分内存会被不同的进程共用。而每个进程单独alloc的内存,则是Private Memory。
