动态链接与动态库
动态库
动态库概念的出现要远远晚于静态库，它是在现代多任务操作系统成熟只后才出现的。多任务的操作系统带来了资源的共享，比如PC上的键盘鼠标驱动程序，你的应用只需要调用这些内置驱动程序的API接口即可，而不需要将驱动程序也一并打入到你的二进制中。此外，使用动态库可以减少link的时间，相比于静态库每次修改都需要都需重新编译来建立地址绑定，动态库可以做到只编译自己，从而减少链接时间。
我们可以将动态库简单的理解为一个没有main函数的binary。这说明动态库并不是像静态库那种目标文件的集合，构建一个动态库也同样需要完整的编译和链接过程
> clang++ -shared -fPIC a.cpp -o a.so
> clang++ main.cpp -b.cpp -Wl,a.so
上面的第一条命令用来将a.cpp编译为一个动态库，在linux系统中，一般以.so结尾，第二条指令则用来链接该动态库到一个可执行文件中。这里面最重要的参数是-fPIC，它可以让编译器生成地址无关的代码，这是动态库可以被多个应用程序共享的前提。我们后面会详细介绍其工作原理。
Naming Convention
在基于UNIX的系统中，动态库文件的表示方法为
lib + <library name> + .so + <library version information>
注意以lib开头的表示动态库文件，而不是动态库的名字，上面提到的版本信息可以表示为
<M>.<m>.<p>
其中M表示大版本，m表示小版本，p表示小改动。如果是soname表示，则格式为
lib + <libraray name> + .so + <Major Version>
例如libz.so.1.2.3.4的soname为libz.so.1。 在编译链接的时候，如果使用gcc或者clang，也需要准寻某些特定的convention，比如用-L表示库所在的路径，-l表示该路径下的动态库名称。如果将编译和链接的命令写在一起，则需要使用-Wl,告诉编译器后面的flag是linker的flag。一个好的习惯是同时使用-L和-l，尽量避免直接使用-l加绝对路径的方式
Load-Time Relocation
动态链接要解决的问题是如何让代码在进程间共享。为了达到这个目的，我们需要将动态库中的内容加载到目标进程中去。这就涉及到对动态中代码地址进行重定位的问题。实际上在fPIC被发明之前，早期的动态库加载用的是所谓的Loader-Time Relocation (LTR)。这种方法需要loader根据目标进程来修改动态库中.text段指令的地址。显然，由于动态库中指令地址被修改了，因此，它只能被用于第一个加载它的进程，如果有其它进程想要使用，则需要再拷贝一份，并让loader再修改一遍指令地址以适应当前的目标进程。显然，这种方式效率很低，而且没有达到被各进程共享的目的。
如果要验证LTR，需要使用32bit的linux，64bit机器上生成的动态库默认是fpic格式
Position Independent Code
在具体详细介绍-fPIC是如何工作的之前，我们先来想想如何让动态库的代码被多个process共用，显然，虚拟内存能帮我们做到这一点。我们可以将动态库加载到物理内存中，然后通过虚拟内存将其映射到不同的process中。注意，我们映射的只是text段，而对于data段，由于它是read-write的，我们需要为每个进程copy一份。如下图所示
由于text段可以被映射到不同进程的不动位置，因此，它里面的代码必须是地址无关的。接下来我们需要思考的问题是动态库中的符号是如何被引用的。这又包含两部分
- 动态库中的外部symbol的调用
- 动态库中的内部symbol的调用
第二个问题其实很好回答，内部的函数调用可以直接使用offset来定位，调用者不需要知道其在虚拟内存中绝对的地址。而回答第一个问题则比较复杂, 我们还是用一个例子说明，假设我们有两动态库libx.so和liby.so，其中libx.so的foo函数调用了liby.so中的bar函数。如下图所示
此时，对于进程#1来说，libx.so的foo函数被映射到0x5000的位置，liby.so的bar函数被映射到0x3000的位置，此时，如果让编译器生成foo函数的汇编指令，则是
call -0x2000(%rip) #bar
而对于进程#2来说，libx.so的foo函数被映射到0x8000的位置，liby.so的bar函数被映射到0x1000的位置，此时，如果让编译生成foo的汇编指令，则是
call -0x7000(%rip) #bar
显然，编译器是无法对foo生成不同汇编代码的，换一个角度说，这相当于让编译器生成地址相关的代码，这违背了fPIC的设计初衷。
如果想让编译器生成地址无关的代码，那么对于bar的调用应该是和具体地址无关的，也就是说基于(%rip)的偏移必须是一个固定值，这样编译器产生的foo的汇编指定才是确定的。推而广之，对于动态库中外部符号的引用必须是地址无关的。那么如何做到这一点呢？我们可以引入一个中间层，让动态库内对外部符号的调用都指向这个中间层，再由这个中间层来查找真实的符号地址，而动态库和这个中间层的offset是固定的，这就确保了编译器可以为符号调用生成确定的代码。这个中间层叫做Global Offset Table，简称GOT。我们接着看上面的例子
上图中，两个进程的地址空间都有各自的GOT表，此时，对于libx.so中对于bar的调用转成了对GOT中bar的寻址。而由于在linking期间，libx.so和liby.so相对于GOT的offset是可以被确定的（具体来说，对于进程#1和进程#2，相对于GOT中bar符号的offset为-0x1000），因此，编译器可以为foo生成确定的汇编代码。
call -0x1000(%rip) #bar
然后，进程#1 通过访问自己的GOT表，查到bar函数的地址是0x3000，它就能真正地调用到bar函数了。进程#2访问自己的GOT表，查到bar函数的地址是0x1000，它也能顺利地调用bar函数。这样我们就通过引入了 GOT 这个间接层，解决了 call 指令和 bar 函数定义之间的偏移不固定的问题。

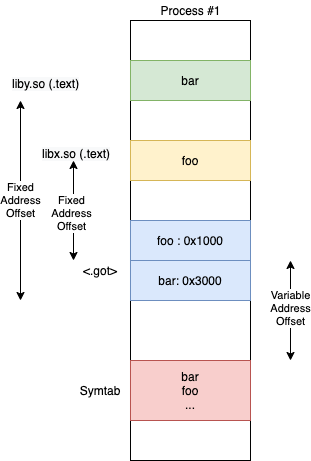

了解GOT之后，我们回顾一下动态库的编译链接过程，为了生成地址无关代码，linker会为外部的符号建立基于GOT的间接跳转。到这一步linker的工作就完成了，当动态库被加载到进程空间时，loade需要根据offset的值来创建GOT符号表，然后对client binary中符号进行修正，使他们全部指向GOT中的符号。从client的角度看，进程的内存空间如下所示
Demonstration of PIC Code
如果上面的描述太过抽象的话，接下来我们看通过实际的程序来演示-fPIC是如何工作的，我们用下面的例子
// mylib.c
unsigned long mylib_int;
static int y = 3;
void set_mylib_int(unsigned long x){
mylib_int = x+y;
}
unsigned long get_mylib_int() {
return mylib_int;
}
// main.c
extern
void set_mylib_int(unsigned long x);
extern long get_mylib_int();
unsigned long glob = 5555;
int main() {
set_mylib_int(100);
}
我们先把mylib.c编译成动态库，并用objdump -S来看它反汇编的代码
> gcc mylib.c -fPIC -shared -fno-plt -o mylib.so
> objdump -S mylib.so
...
0000000000000609 \<set_mylib_int\>:
609: 55 push %rbp
60a: 48 89 e5 mov %rsp,%rbp
60d: 48 89 7d f8 mov %rdi,-0x8(%rbp)
611: 8b 05 09 0a 20 00 mov 0x200a09(%rip),%eax
617: 48 63 d0 movslq %eax,%rdx
61a: 48 8b 45 f8 mov -0x8(%rbp),%rax
61e: 48 01 c2 add %rax,%rdx
621: 48 8b 05 b8 09 20 00 mov 0x2009b8(%rip),%rax
628: 48 89 10 mov %rdx,(%rax)
62b: 90 nop
62c: 5d pop %rbp
62d: c3 retq
000000000000062e \<get_mylib_int\>:
62e: 55 push %rbp
62f: 48 89 e5 mov %rsp,%rbp
632: 48 8b 05 a7 09 20 00 mov 0x2009a7(%rip),%rax
639: 48 8b 00 mov (%rax),%rax
63c: 5d pop %rbp
63d: c3 retq
...
分析汇编代码之前，我们先来看下mylib.c都有哪些符号。首先，他有一个external符号mylib_int和一个内部符号y。他们在符号表中的位置为
0000000000201030 B mylib_int
...
0000000000201020 d y
我们知道对于内部符号寻址，只需要用内部的offset即可，因此对于y来说，它的寻址很简单
611: 8b 05 09 0a 20 00 mov 0x200a09(%rip),%eax
617: 48 63 d0 movslq %eax,%rdx
上面代码的意思是将y放到%eax里，根据偏移量，我们可以计算y在动态库中的实际位置为
0x200a09 + 0x617 = 0x201020
和符号表中的位置一致，因此y可以做到于地址无关。我们再来看mylib_int，对它的访问对应下面两行汇编代码
621: 48 8b 05 b8 09 20 00 mov 0x2009b8(%rip),%rax
628: 48 89 10 mov %rdx,(%rax)
由于mylib_int是一个外部符号，因此对它的寻址需要借助GOT，而0x2009b8则是相对于GOT的offset，我们计算mylib_int在GOT中地址如下
0x0x2009b8 + 0x628 = 0x200fe0
我们再来查看GOT表的位置
> objdump -D mylib.so
...
Disassembly of section .got:
0000000000200fd8 \<.got\>:
...
Runtime Behavior
上面的静态分析我们看到了动态库是如何寻址符号的，这一小节，我们可以通过GDB来观察进程运行时的frame，我们首先编译可执行文件，然后用GDB运行，并在set_mylib_int处添加断点
> export LD_LIBRARY_PATH=.:$LD_LIBRARY_PATH
> gcc main.c -Wl,mylib.so -o a.out
> gdb a.out
(gdb)b set_mylib_int
(gdb)r
当断点触发时，我们来看set_mylib_int的汇编代码
(gdb) disassemble
Dump of assembler code for function set_mylib_int:
0x00007ffff7bcd609 <+0>: push %rbp
0x00007ffff7bcd60a <+1>: mov %rsp,%rbp
=> 0x00007ffff7bcd60d <+4>: mov %rdi,-0x8(%rbp)
0x00007ffff7bcd611 <+8>: mov 0x200a09(%rip),%eax
0x00007ffff7bcd617 <+14>: movslq %eax,%rdx
0x00007ffff7bcd61a <+17>: mov -0x8(%rbp),%rax
0x00007ffff7bcd61e <+21>: add %rax,%rdx
0x00007ffff7bcd621 <+24>: mov 0x2009b8(%rip),%rax
0x00007ffff7bcd628 <+31>: mov %rdx,(%rax)
0x00007ffff7bcd62b <+34>: nop
0x00007ffff7bcd62c <+35>: pop %rbp
0x00007ffff7bcd62d <+36>: retq
End of assembler dump.
我们可以看到汇编代码没有变，这说明loader并没有改变动态库中的.text段，但是这些指令在进程中的位置发生了变了，我们还是来计算一下mylib_init在GOT中的位置
0x2009b8 + 0x00007ffff7bcd628 = 0x7ffff7dcdfe0
我们再来看下0x7ffff7dcdfe0指向哪里
(gdb) x/x 0x7ffff7dcdfe0
0x7ffff7dcdfe0: 0xf7dce030
理论上，0xf7dce030就应该是mylib_init的真实位置，我们再来查看其地址
(gdb) p/x &mylib_int
$3 = 0xf7dce030
